Wärmepumpe mit Abwasser



Die vom System erzeugte Abwassermenge kann direkt aus der benötigten Warmwassermenge abgeleitet und als Niedertemperaturquelle für eine Wärmepumpe genutzt werden.

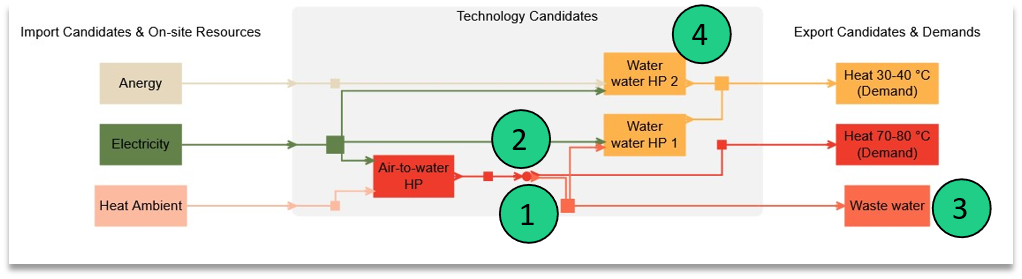

Abbildung 43 Systemdiagramm einer Wärmepumpe für den Betrieb mit Abwasser



Zusammenfassung der Konfiguration





Energiebedarf

Imports

Versorgungstechnologien



Energieträger





Wasser-Wasser WP 1

Wasser-Wasser WP 2

Luft-Wasser-WP

Virtuelle Technologie

Elektrizität



X

Primäreingabe

Primäreingabe

Primäreingabe



Anergy



X



Eingabe





Wärme Umgebung



X





Eingabe



Wärme30-40°C

X



(primäre) Ausgabe

(primäre) Ausgabe





Wärme 70-80°C

X







(primäre) Ausgabe

(primäre) Ausgabe

Wärme 70-80°C forward











Primäre Ausgabe

Abwasser



X

Eingabe





Ausgabe



Einrichtung des Systems

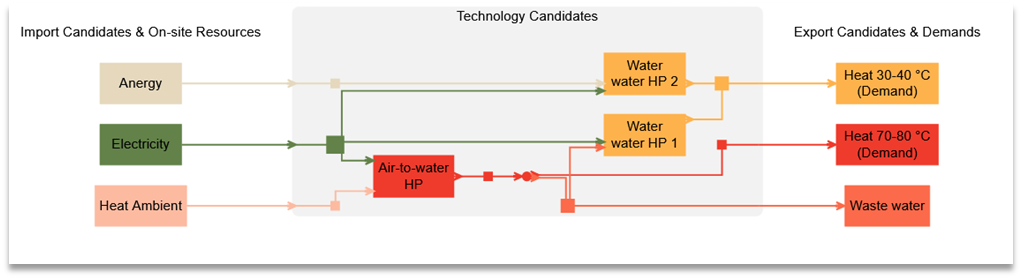

Abbildung 44 Einrichtung und Umsetzung einer mit Abwasser betriebenen Wärmepumpe



Für die korrekte Modellierung des Abwassers müssen drei Energieträger definiert werden (die Namen sind den Benutzern überlassen):



  • Warmwasser (als Ausgang der Technologien)

  • Warmwasser-Vorlauf (als Bedarf)

  • Warmwasserrücklauf (das Abwasser)

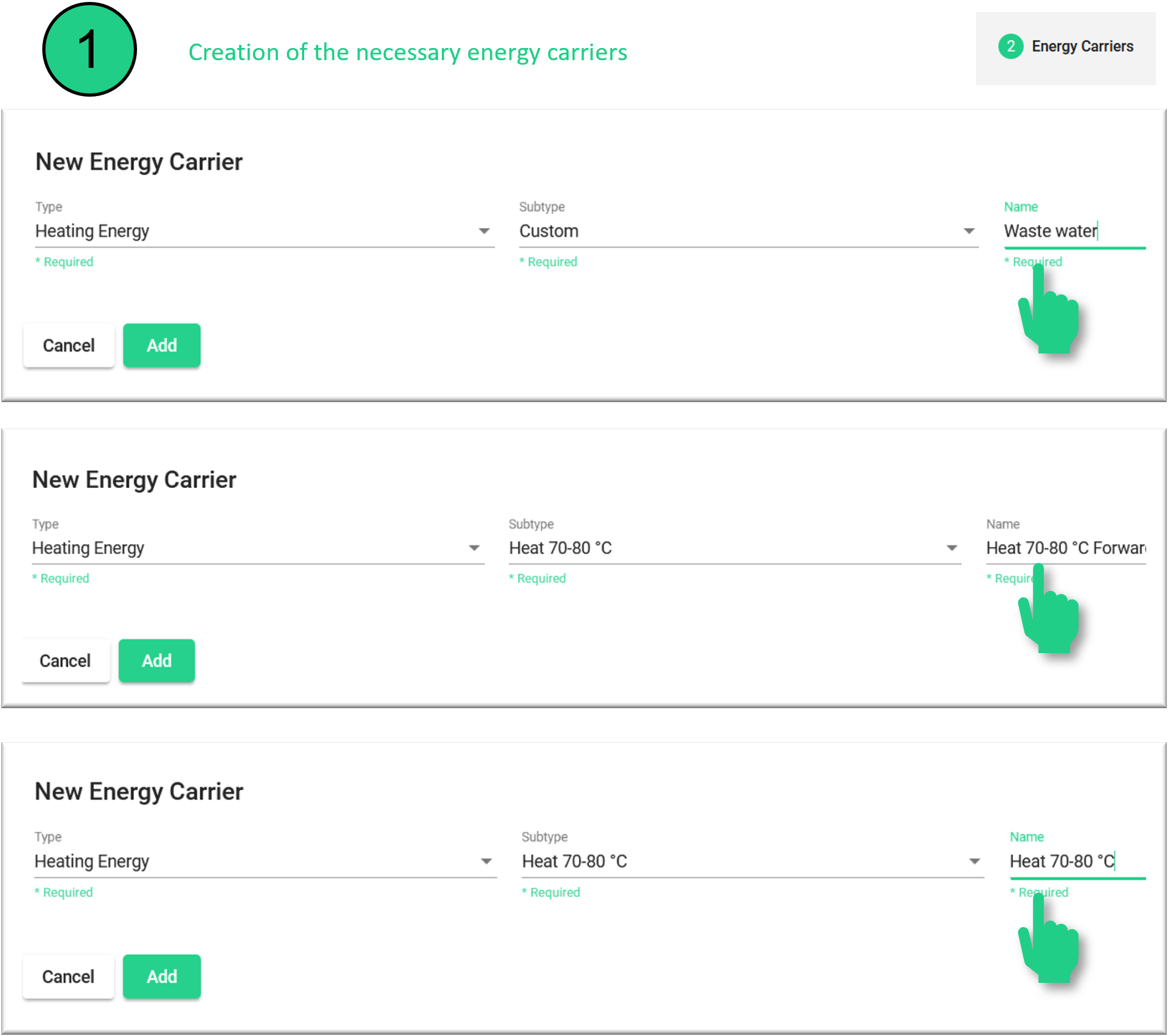

Abbildung 45 Schaffung der erforderlichen Energieträger für eine mit Abwasser betriebene Wärmepumpe



Eine virtuelle Technologie erzeugt dann für jede erzeugte Warmwassereinheit eine Einheit Warmwasservorlauf und Warmwasserrücklauf.

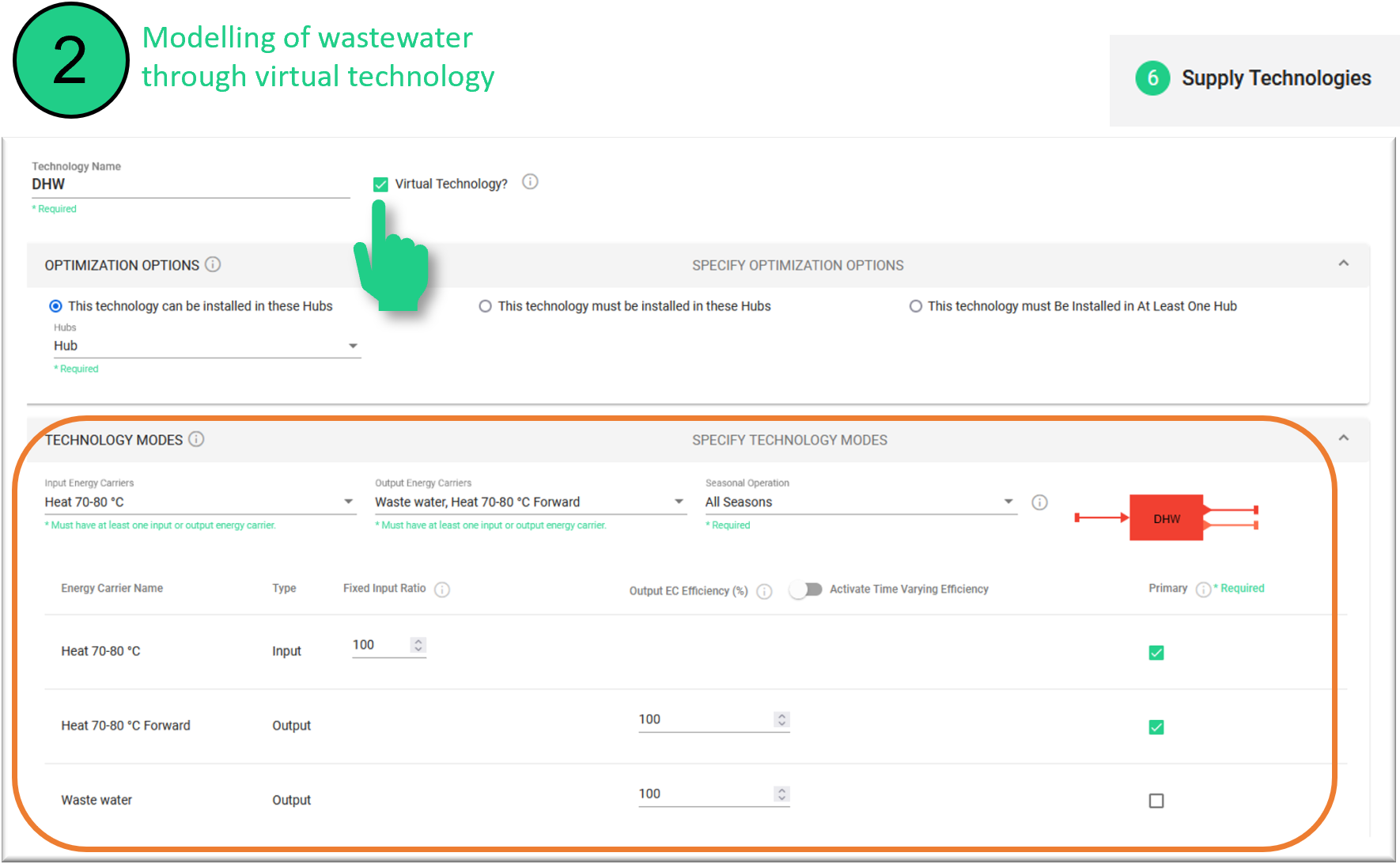

Abbildung 46 Modellierung des Abwassers als virtuelle Versorgungstechnologie

Es ist notwendig, einen Abwasserexport hinzuzufügen, um sicherzustellen, dass die Energiebilanz gelöst werden kann, wenn Warmwasser produziert werden soll, aber kein Heizbedarf besteht, der die Nutzung von Abwasser erfordert.

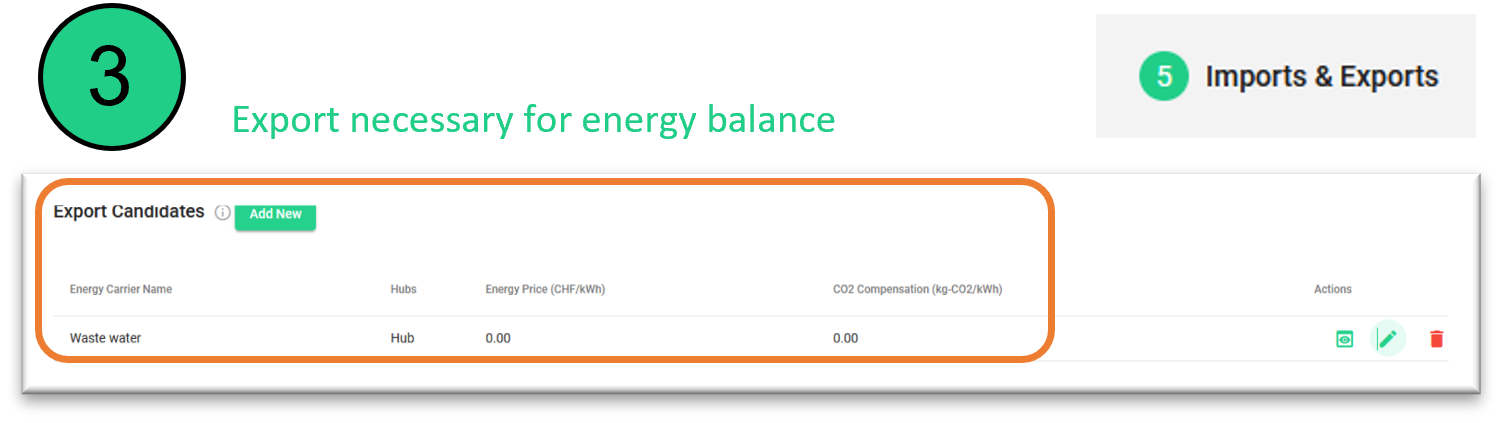

Abbildung 47 Notwendige Exporte, um die Energie für eine Abwasserwärmepumpe zu bilanzieren



In ähnlicher Weise muss es eine Technologie geben, die eine Heizung ermöglicht, die nicht auf Abwasser basiert (für Fälle, in denen kein Abwasser verfügbar ist). In diesem Fall wird davon ausgegangen, dass die Wärmepumpe einen zweiten Modus hat, der mit einer alternativen Energiequelle arbeitet.

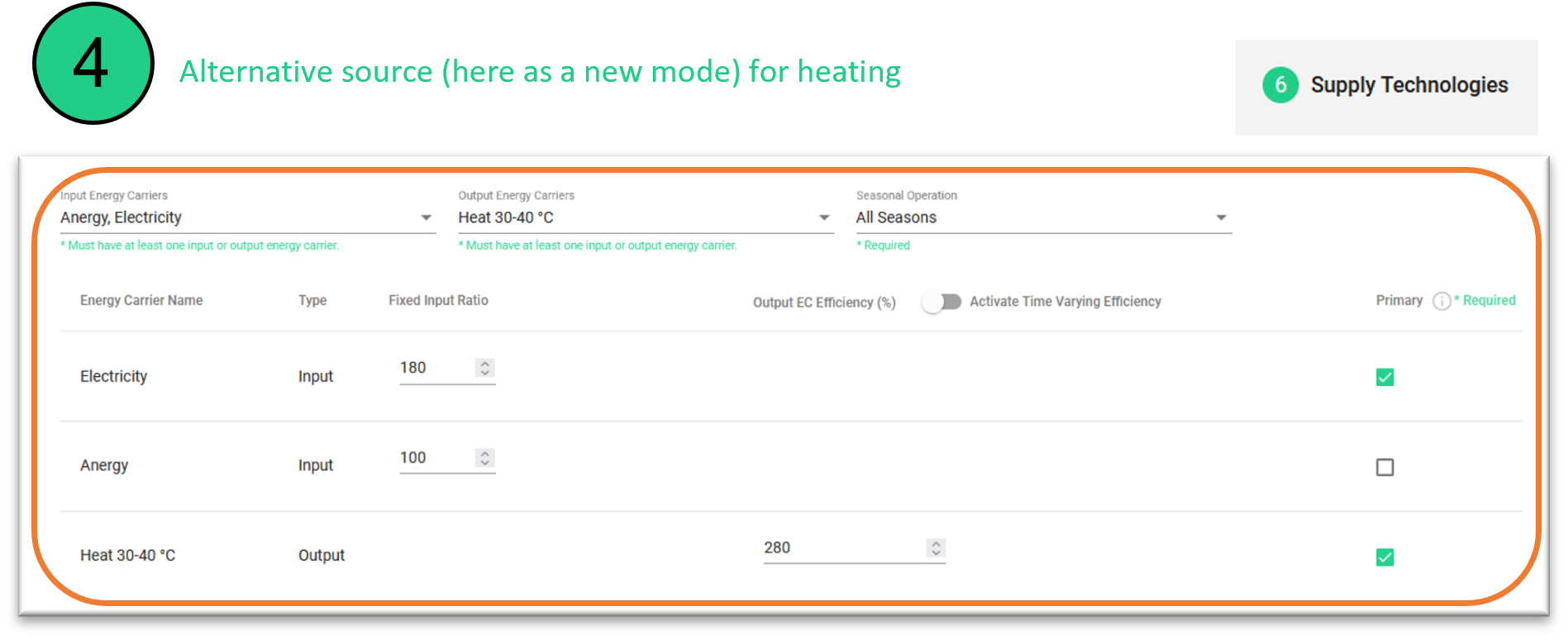

Abbildung 48 Verwendung eines neuen Modus als alternative Heizquelle
